Er bestaat niet één standaardcapaciteit voor atransformator olietank. De grootte is afhankelijk van het nominale vermogen van de transformator, de spanningsklasse, de koelopstelling, de interne spelingen, het isolatieontwerp en het vereiste olievolume.

Bij kleine distributietransformatoren mag de tank slechts een paar honderd liter isolatieolie bevatten. Een transformatortank met groot vermogen-kan daarentegen tienduizenden liters bevatten. Dit is de reden waarom een ​​tank nooit mag worden geselecteerd op basis van alleen de transformator kVA of MVA.

Transformatorvermogen en tankcapaciteit zijn niet hetzelfde

Wanneer kopers vragen naar de ‘capaciteit van de transformatortank’, kunnen ze een van de volgende drie dingen bedoelen:

Het elektrisch vermogen van de transformator, uitgedrukt in kVA of MVA

Het interne volume van detransformator tank

De benodigde hoeveelheid isolatieolie, uitgedrukt in liters of kilogrammen

Deze waarden zijn gerelateerd, maar ze zijn niet uitwisselbaar.

Een transformator van 1.000 kVA is een elektrisch vermogen; het betekent niet dat de tank 1.000 liter olie bevat. Voor twee transformatoren met hetzelfde kVA-vermogen kunnen verschillende tankafmetingen nodig zijn vanwege verschillen in kern-en-spoelontwerp, spanningsniveau, isolatieafstand, kraan-opstelling van de kraanwisselaar of koelsysteem.

Typische capaciteit van de transformatorolietank per toepassing

De volgende cijfers zijn algemene branchereferenties en geen vaste ontwerpregels:

De werkelijke hoeveelheid olie kan buiten dit bereik vallen. Het definitieve cijfer moet afkomstig zijn van het goedgekeurde transformatorontwerp en de vullingsberekening.

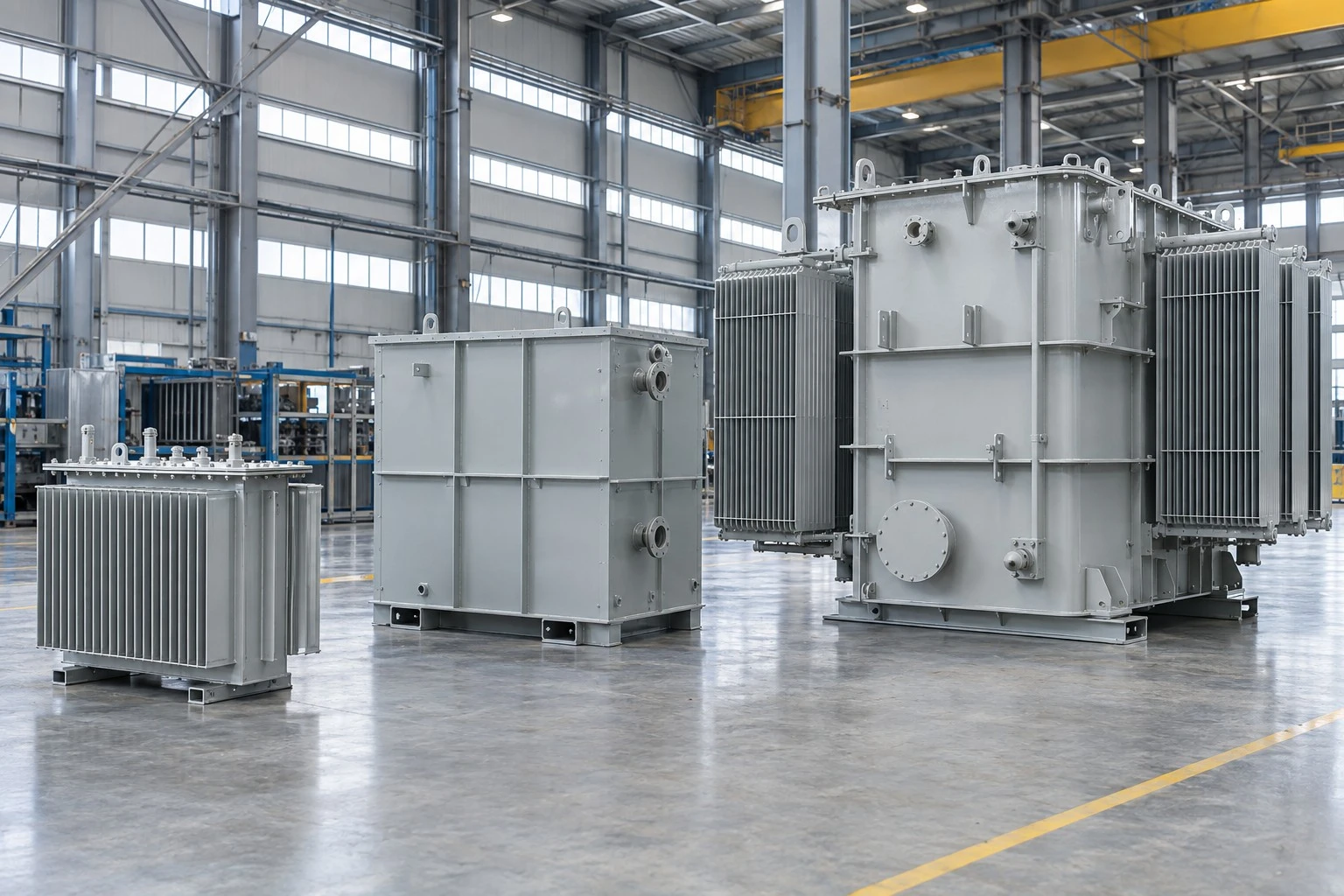

Een distributietransformator olietankis normaal gesproken compact en kan gebruik maken van gegolfde vinnen voor zowel koeling als olie-expansie-. Een krachttransformator tankis veel groter en werkt gewoonlijk met afneembare radiatoren, een conservator, kleppen, bussen en andere accessoires.

Deze verschillende opstellingen hebben rechtstreeks invloed op de totale oliehoeveelheid en de tankgeometrie.

Wat bepaalt de vereiste tankgrootte?

1. Kern-en-spoelconstructie

Het actieve deel bepaalt de minimale interne lengte, breedte en hoogte. Het ontwerp moet voldoende elektrische afstanden bieden en tegelijkertijd voldoende ruimte overlaten voor montage, hijsen en oliecirculatie.

2. Spanningsklasse

Hogere-spanningstransformatoren vereisen doorgaans grotere isolatieafstanden. Daarom kunnen twee eenheden met vergelijkbare vermogens merkbaar verschillende tankgroottes gebruiken als hun primaire spanningen verschillend zijn.

3. Koelmethode

Een golfkartontransformator olietankkan warmte afvoeren via de vinwanden. Voor grotere transformatoren zijn mogelijk externe radiatorbanken nodig.

De olie in de radiatoren, verbindingsleidingen en spruitstukken draagt ​​bij aan de totale oliehoeveelheid van de transformator, ook al bevindt deze zich niet volledig in de hoofdtank.

4. Olie-expansieruimte

Transformatorolie zet uit naarmate de temperatuur stijgt.

Afgedichte distributietanks hebben geschikte expansieruimte nodig binnen de tank of via flexibele golfplaten. Transformatoren van het Conservator--type verwerken de expansie in een apart vat, waardoor het vulniveau van de hoofdtank- en de algehele olieberekening worden gewijzigd.

5. Fittingen en interne componenten

Doorvoeren, kraanwisselaars, kabeldozen, magnetische shunts, schilden, interne steunen en inspectieopeningen kunnen allemaal de vorm en het bruikbare interne volume van de installatie beïnvloeden.transformator tank.

6. Transportbeperkingen

Wegenbeperkingen, containerafmetingen, hefvermogen en toegang tot de locatie kunnen bepalen of radiatoren, conservatoren of andere componenten moeten worden verwijderd voor verzending.

Voor een groot energietransformatorproject-moeten de transportvereisten in overweging worden genomen voordat de tanktekening wordt afgerond.

Hoe wordt het transformatorolievolume berekend?

Het basistankvolume kan worden geschat op basis van de interne afmetingen, maar een eenvoudige berekening van lengte x breedte x hoogte is niet voldoende voor productie.

De ontwerper moet ook rekening houden met:

Het volume dat wordt verplaatst door de kern-en-spoelconstructie

Interne structurele onderdelen en accessoires

Het normale olievulniveau

Olie in radiatoren, spruitstukken en verbindingsleidingen

Toegestane thermische uitzetting

Conservatorvolume, indien van toepassing

Praktische vul- en productietoleranties

Om deze reden moet de oliehoeveelheid die op een typeplaatje of technisch gegevensblad wordt weergegeven, worden beschouwd als een ontwerpresultaat-en niet als uitgangspunt voor het schatten van de tankafmetingen.

Waarom tekeningen essentieel zijn bij het bestellen van een transformatortank

Een betrouwbare fabrikant kan geen nauwkeurige prijsopgave geventransformator olietankalleen al op basis van de kVA-waarde.

De leverancier moet minimaal de overzichtstekening, de tanktekening of de afmetingen van de actieve- onderdelen bekijken, samen met de volgende informatie:

Transformatorvermogen en spanningsverhouding

Algemene tankafmetingen

Benodigd staalmateriaal en plaatdikte

Koelopstelling en radiatordetails

Posities van bussen, kleppen, flens en accessoires

Oppervlakte-vereisten voor behandeling en coating

Vereisten voor lektests-

Bestelhoeveelheid en leveringsschema

Productie op basis van goedgekeurde tekeningen vermindert ook het risico op verkeerde uitlijning van de flens, onvoldoende interne speling, onjuist olievolume en montageproblemen in de fabriek van de klant.

Aangepaste transformatorolietanks van ZHIHE

ZHIHE produceert op maat gemaakte transformatortanks voor distributietransformatoren, pad-gemonteerde transformatoren en vermogenstransformatoren op basis van klanttekeningen en technische specificaties.

Ons assortiment omvat:

Gegolfde transformatortanks

Cilindrische een-fasige transformatortanks

Een-fasige en drie-fasige pad-gemonteerde transformatortanks

Grote kracht-transformatortanks

De productie combineert robotlaswerkstations met vakkundig handmatig lassen waar nodig. Tanklassen worden geïnspecteerd via gecontroleerde lektestprocedures- vóór de oppervlaktebehandeling. Coatingsystemen kunnen ook worden geselecteerd op basis van de vereiste werkomgeving.

Omdat elketransformator tankis project-specifiek, de uiteindelijke prijs en het productieschema zijn afhankelijk van de goedgekeurde tekeningen, materialen en coating

systeem, technische vereisten en bestelhoeveelheid.

Veelgestelde vragen

Hoeveel liter olie bevat een transformatortank?

Een kleine distributietransformator kan een paar honderd liter verbruiken, terwijl een grote stroomtransformator tienduizenden liters nodig heeft. Het exacte aantal is afhankelijk van het complete transformatorontwerp.

Kunnen tankafmetingen worden berekend op basis van de kVA-waarde?

Niet nauwkeurig. De kVA-waarde kan een vroege schatting ondersteunen, maar er moet ook rekening worden gehouden met de spanningsklasse, de afmetingen van actieve- onderdelen, isolatieafstanden, koelmethode en accessoires.

Verhoogt een transformatorradiator de totale oliecapaciteit?

Ja. Olie circuleert door de radiatorpanelen, spruitstukken en verbindingsleidingen, waardoor het koelsysteem de totale oliehoeveelheid van de transformator verhoogt.

Zijn transformatorolietanks standaardproducten?

Sommige kleine distributieontwerpen kunnen worden herhaald. De meeste tanks-vooral tank-gemonteerde tanks en kracht-transformatortanks-worden echter vervaardigd volgens goedgekeurde klanttekeningen.

Vraag een Transformer Tank-evaluatie aan

Een gewoonte nodigtransformator olietankvoor een nieuw of bestaand ontwerp?

Stuur ZHIHE uw basisspecificaties en GA- of overzichtstekening. Ons team kan de tankstructuur, productievereisten, lektestmethode-en coatingdetails beoordelen voordat een offerte wordt opgesteld.
